SMART, SMALL, SIMPLE
IoT対応スマートマシン。小径加工対応省スペースマシン。シンプル&イージーオペレーション
概要

-
SMART
IoT対応スマートマシン
- 拡張負荷状況などを常時確認可能なモニタリングシステムを搭載
- IoT対応:予防保全機能搭載【オプション】
各装置駆動部状態やクーラント温度や濃度などを管理可能 - 調整から加工まで全ての操作を集約したGraphical User Interface
- ステップレスツール交換システム:段取り作業簡略化を実現
シンプルクランプ機構・芯出し確認不要 振れ精度0.010mm - 専用機エンジニアリング
オプション装置や多軸構成など多様なニーズに対応
-
SMALL
小径加工対応省スペースマシン
- 小径対応:Φ1.8mm~Φ50mm
- 駆動ヘッド部を小径加工専用に新開発
主軸可動部を30%軽量化し往復速度の高速化を実現 - ミニマムコンセプトデザインによる省スペース化
- コンパクト設計:清浄・潤滑装置や空圧機器など付帯装置を集約
- 省エネ 33%減・省スペース 70%減・低騒音 68㏈・油圧レス (当社従来機比)
-
SIMPLE
シンプル&イージーオペレーション
- 専用プログラムによる直感的操作を実現した操作パネル
- 拡張制御を座標値から直径へ変換表示
より直感的な切削条件の入力を実現 - 駆動系を集約したシンプル構造設計
メンテナンス性の向上と駆動部の長寿命化を実現 - 測定結果を図示化し視覚的に加工形状を把握
- 測定結果から加工へダイレクトにフィードバックする補正機能
- 測定結果の履歴から傾向を予測し自動補正へ展開
●受賞にあたり評価されたポイント
1.極限まで広げたガラス扉とヘッド部内部上面のミラーによって常に駆動エリアを確認でき作業性アップに貢献
2.前面のガラス扉に加え、両サイドと背面に配置した扉により、内部アクセスを容易にし、メンテナンス性を向上
3.清浄・潤滑装置や空圧機器などの付帯装置を集約したコンパクト設計により、省エネ化と省スペース化に貢献
1.極限まで広げたガラス扉とヘッド部内部上面のミラーによって常に駆動エリアを確認でき作業性アップに貢献
2.前面のガラス扉に加え、両サイドと背面に配置した扉により、内部アクセスを容易にし、メンテナンス性を向上
3.清浄・潤滑装置や空圧機器などの付帯装置を集約したコンパクト設計により、省エネ化と省スペース化に貢献
FS-245主要諸元

加工径 | Φ1.8mm〜Φ50mm |
---|---|
加工長さ | 300mm |
主軸回転数 | 3,000min-1 |
主軸往復速度 | 30m/min |
主軸回転 | NCサーボモータ |
主軸往復 | NCサーボモータ |
砥石拡張 | NCサーボモータ |

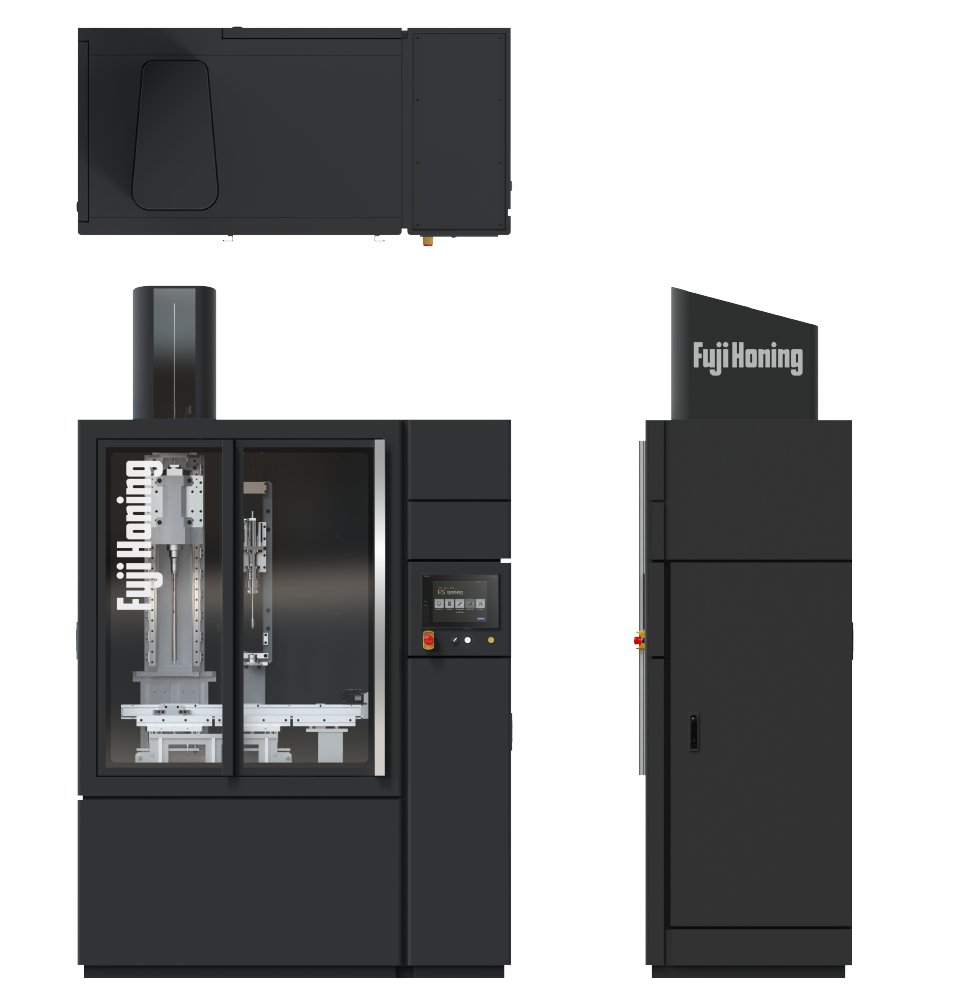

据付スペース | 1,600mm x 700mm |
お問い合わせ
FS シリーズが気になった方、詳細仕様についてのお問い合わせ、資料請求はこちら
特徴
- CNC装置
-
- 制御系を統一 (CNC/PLC/GOT)
- 操作画面を1画面に集約
- 高精度加工を可能とする全軸数値制御
- 主軸機構
-
- 駆動ヘッド部を新開発
主軸可動部を30%軽量化し往復速度を高速化 - 独自の品質管理と組立構造により実現した高精度機構
- 駆動モータを集約配置したシンプル構造設計
- 駆動ヘッド部を新開発
- 拡張装置機構
-
- 数値制御による安定した加工精度
- 拡張位置表示は座標値に加え径表示も選択可能
- ツール
-
- ステップレス交換により変更段取りを簡略化
- 芯出し確認不要 振れ精度0.010mm
- 治具
-
- 治具の載せ替えにより様々なワークにフィット
- 複数ワークの同時加工にも対応
- 測定装置
-
- 自動ラインなど必要に応じオプション装備が可能
- 測定結果から加工へフィードバック補正
- その他
-
- 油圧レス設計
- 清浄並びに潤滑装置や空圧機器など付帯装置を集約
- 操作性
-
- 画面をスムーズに切り替えるメニューアイコンを配置
- 設定項目を集約し視認性を向上
- 多様なワークに対応する加工動作プログラムを搭載
- ワーク形状を図示化し視覚的に加工形状を把握
- 加工形状からダイレクトに補正が可能
- 加工時の負荷状態をモニタリングし適切な条件設定が可能

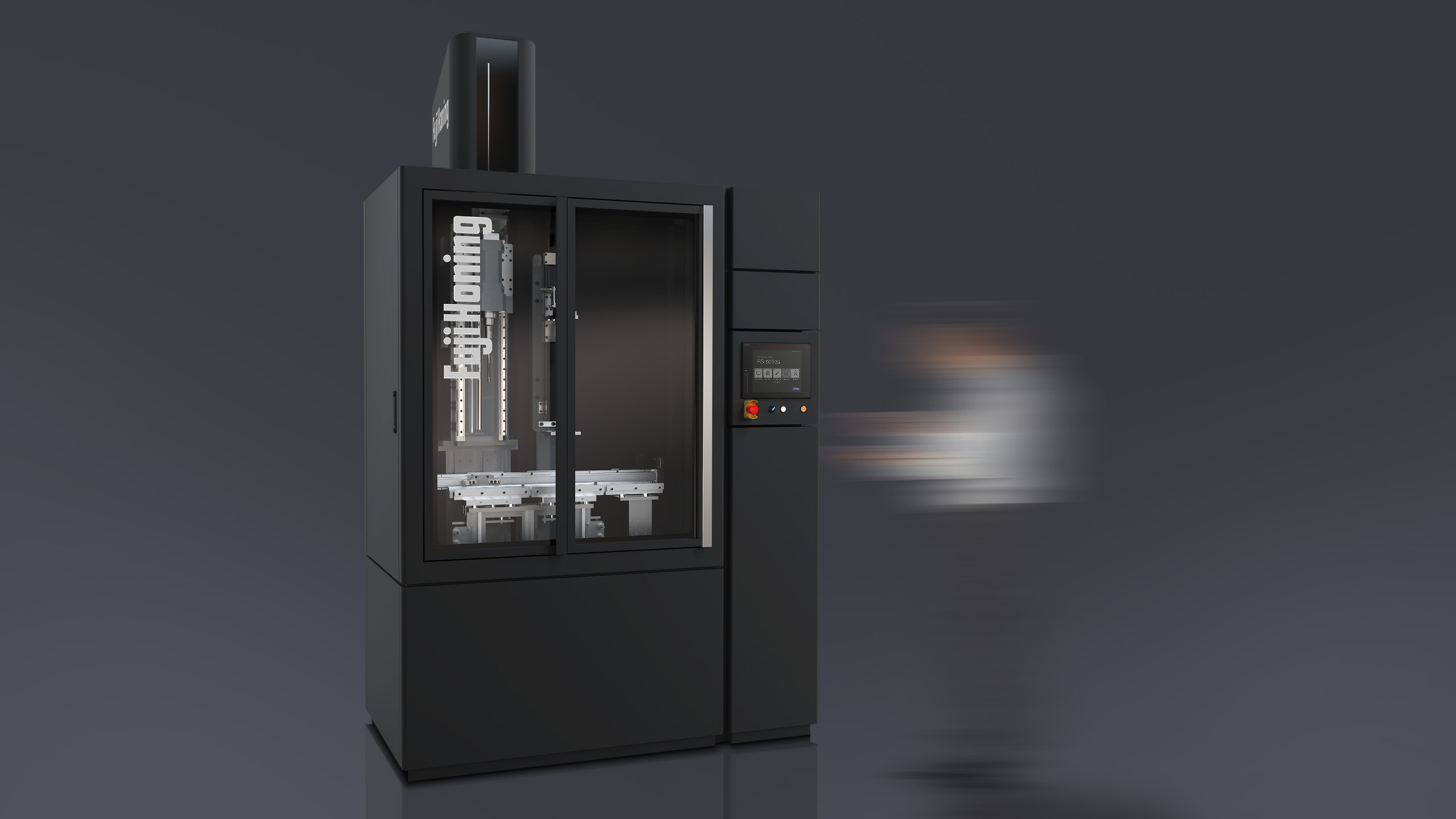

製品イメージ

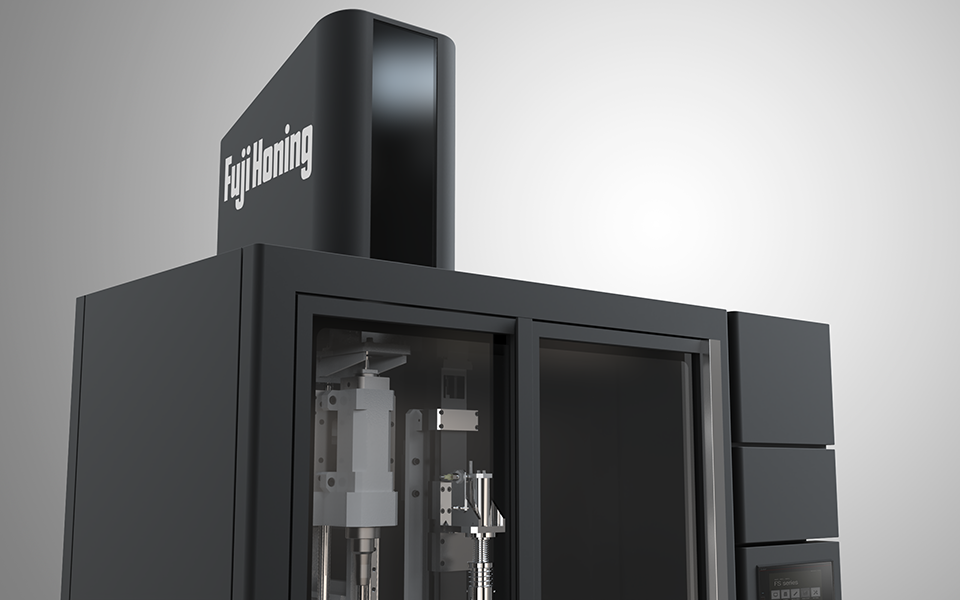

洗練されたスマートデザイン

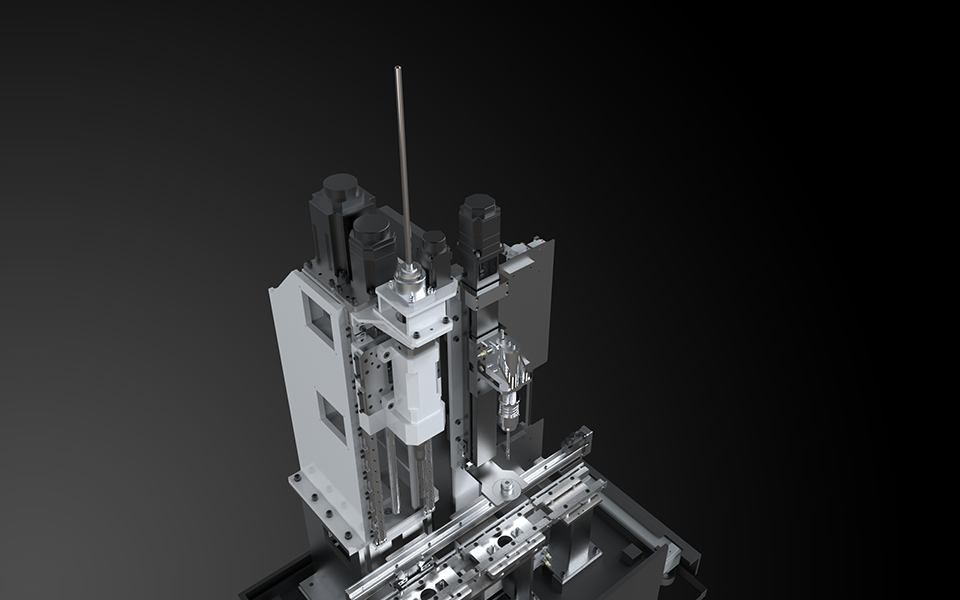

駆動効率を飛躍的にアップさせた新発想の主軸構造

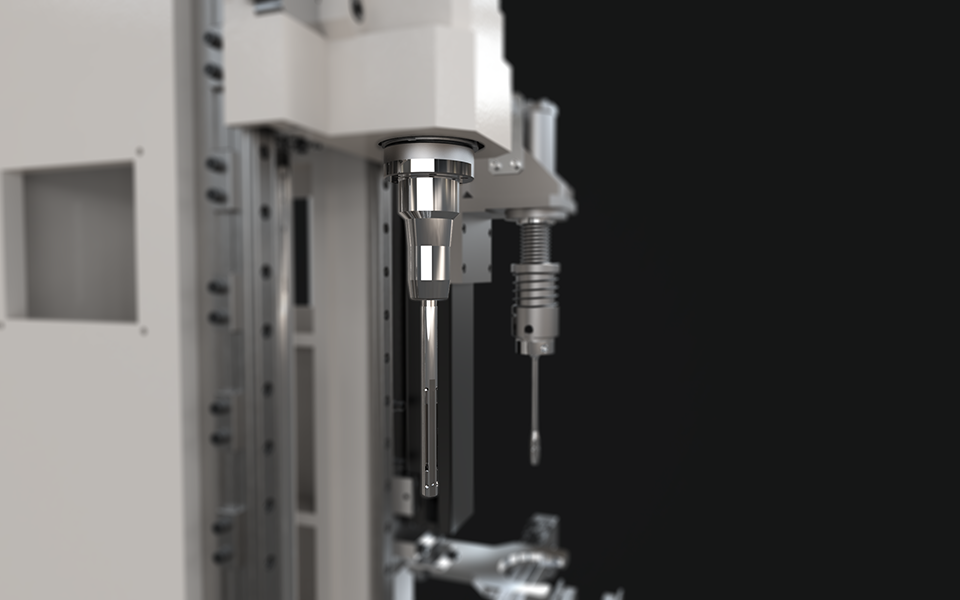

新開発拡張ツール機構
段替えを簡素化 ダウンタイムを大幅削減

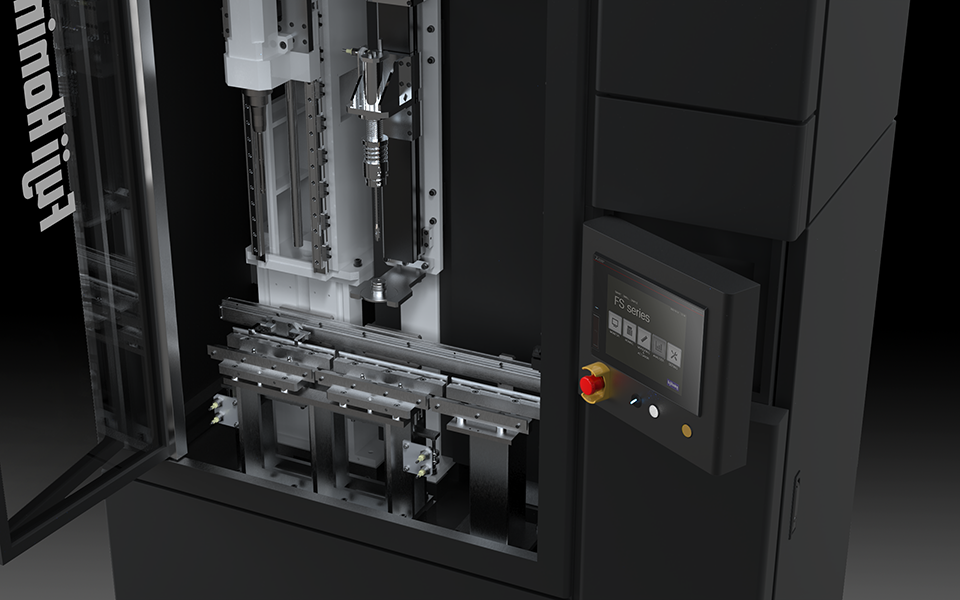

直観的操作パネルと機械へのアプローチを融合したエンジニアリング設計

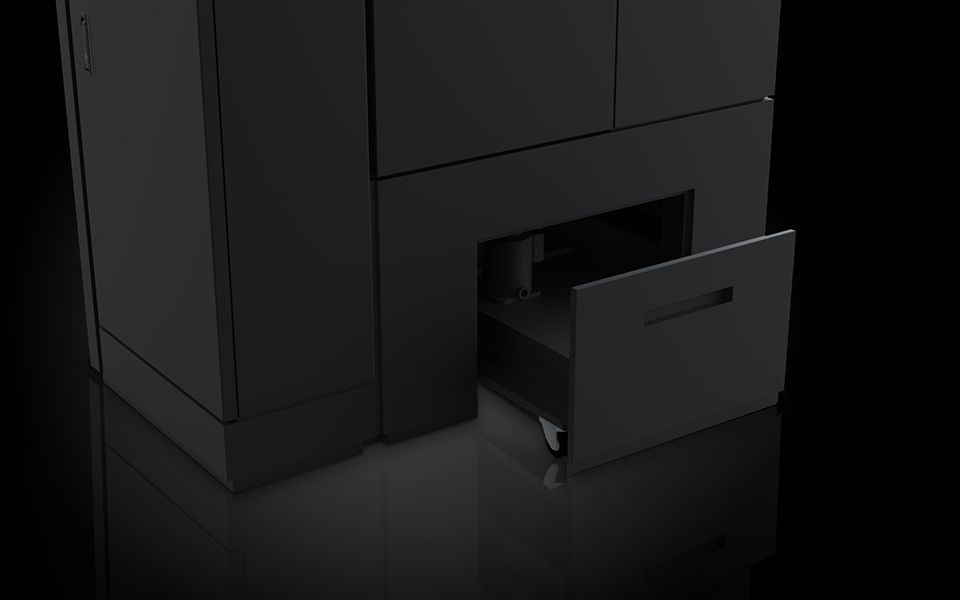

清浄装置を本体下に収納した省スペース設計

お問い合わせ
FS シリーズが気になった方、詳細仕様についてのやお問い合わせ、資料請求はこちら
